產品簡介
管道變形監測與預警系統利用通信網絡，通過在地質或其它災害易發區域管道及其附近埋設傳感器，在無人值守的情況下，將地質活動及管道變形情況傳輸到監控中心，當監測數值超過設定閾值時自動報警，使得管理人員能夠及時掌握管道運行的安全情況。
傳感器、數據采集、數據傳輸和監控系統軟件是監測系統的重要組成部分。本系統采用帶溫度的振弦式應變計作為主監測傳感器，將進行管道的變形監測；采用振弦式土壓力計和雙軸測斜儀作為輔助監測傳感器，進行管道周邊土壤壓力和土體變形監測。

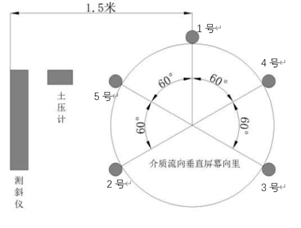

監測方案
管道變形：利用振弦式表面應變計對管道的受力變形情況進行監測。
土體壓力：利用振弦式土壓力盒對管道的側向土壓力進行實時監測。
土體位移：利用固定式測斜儀對管道周邊土體的傾斜變形情況進行監測。
地表位移:利用一體式地表位移監測儀對管道周邊邊坡的地表表面位移進行變形監測。
系統特點
? 全自動測量，系統建成后無需人工干預。
? 高精度管道變形一站式測量，可同步測量管道溫度。
? 功耗低，支持太陽能充電系統，連續陰雨天可工作30天左右。
? 多參數同步測量，數值超限以短信、郵件等方式自動預警。
? 防水防潮、抗雷擊設計，可在惡劣工況下長期工作。
系統特點
供電電壓 | DC12V+太陽能 | 應變量程 | ±1250με |
壓力量程 | 350KPA | 精度 | 0.1%F.S |
傾斜量程 | ±30° | 傾斜精度 | 0.01° |
溫度精度 | 0.5° | 振弦采集精度 | 0.1HZ |
數據傳輸 | 4G或本地存儲 | 工作溫度 | -40~80℃ |
